一、橋式起重機安全監控系統總體方案

設計安全監控管理系統包括信息采集單元、信息處理單元、控制輸出單元、信 息存儲單元、信息顯示單元、信息導出接口單元 等，當有遠程監控要求時，還應增加遠程傳輸 單元。系統實現對起重機狀態進行24 h全天候監 控，比如運行數據、環境參數、司機的操作指令等， 保護起重機的正常、有效運行。在事故發生之前 偵測出潛在危機，使機器停止作業，并通過各種方 式將報警信息發送給相關人員及時處理。將起重機運行時候的一些重要參數、故障記 錄、視頻信號等同步存儲下來(數據資料的存儲時 間為30天、視頻信息的存儲時間為72 h )，為將來 研究調查提供材料。

起重機可分為主起升、小車運行、大車運行3 大機構。門式起重機安全監控系統是采用 FX3U-48騰的PLC,觸摸屏采用的是昆侖通態 15 in屏TPC1561HI,采用北京無線聯技有限公司 生產的風速傳感器，輸出信號為4~20 mA,量程為 0~30m/S。采用JHPY型旁壓式張力傳感器，該傳 感器專為測量鋼絲繩索的張力，具有可靠性高、互換性好、使用方便等特點。

二、橋式起重機安全監控系統部分功能介紹

系統能夠以數字形式直觀的顯示當前實際重 量及高度位置，以及當前的風速。同時具有聲光 報警功能，當有實際現場參數超過預設值時，例如 系統超載、風速過大等等，系統會自動發出聲光報 警提示，并同時采取相應的措施，確保操作及施工 安全。橋式起重機安全監控系統設置了管理員權限，只有管理員身份進 人才能修改參數，普通操作者進人只能監視當前 實際參數，避免非工作人員引起的誤操作。系統除了實時的顯示當前各項參數，還能夠 對以往的參數數據進行歷史查詢，方便以后對某 一數據進行查找。系統還能夠記錄開機時間以及設備工作的時 間，時間過長，提示停機休息，以免長時間勞累操 作而引起事故。具有斷電保持功能，能夠在斷電的情況下，保 持?jǐn)?shù)據不丟失。

三、監控系統的觸摸屏設計

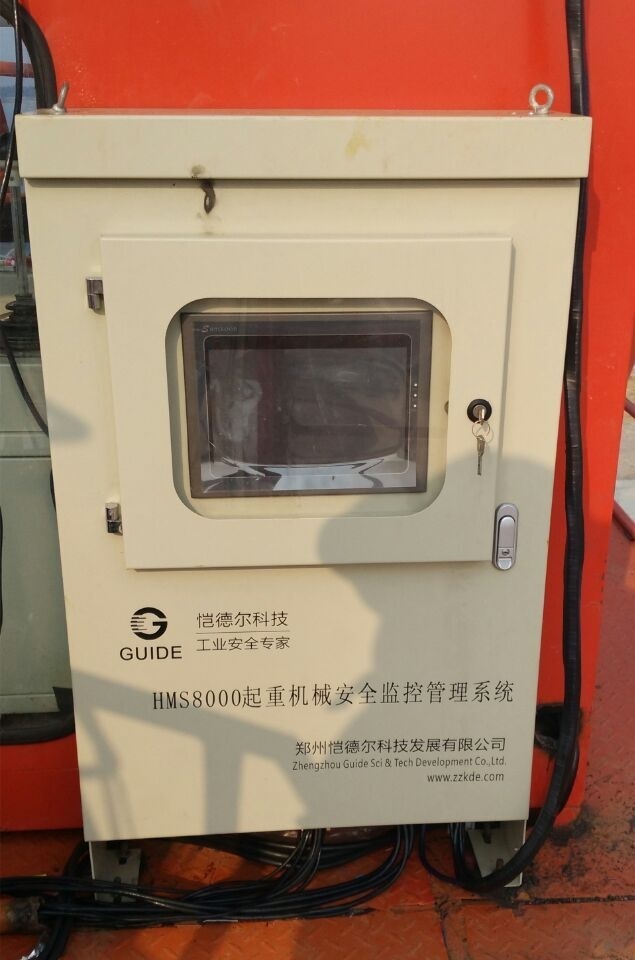

系統采用昆侖通態觸摸屏，型號為15 in的 TPC1561HI，它是一套以嵌人式低功耗CPU為核 心（主頻600 MHz)的高性能嵌人式一體化工控 機。該產品設計采用了 15 in高亮度TFT液晶顯 示屏（分辨率1024x768)、四線電阻式觸摸屏（分 辨率1024x 1024),內置4G容量的SD卡存儲，能夠 存儲現場中采集的各種參數，同時方便進行歷史 數據的查詢。觸摸屏設計系統監控界面如圖2 所示。整個起重機安全監控系統包括登錄界面、監控界面、報警查 詢、操作作界面、數據查詢、關于軟件等界面，包括 操作指令信息、故障報警信息、工作時間及循環數 以及門式起重機的各項參數等指令或信息。

在起升卷筒處安裝高度限制器，高度限制器 用來控制上升及下降的減速、減速檢測和終點位 置。重垂限位為上升超限位，屬于故障保護，當此 限位動作機構應立即停止動作。起升機構的電氣保護有短路及過電流保護、 過載保護、失壓及零位保護、超速保護。超負荷保 護是當?shù)蹉^吊重量達95%額定載荷時發聲光預警 信號、105%額定載荷時發出開關信號，作起升機 構聯鎖，即斷開上升工作且只能下放重物,同時發 出報警信號。

工作時間能夠記錄開機時系統的時間，累計 工作時間能夠?qū)ぷ魅藛T的工作時間進行計算, 防止工作人員長時間疲勞工作。
